Gravearbejde nær kabler

Skal du grave nær kabler? Få styr på de generelle betingelser i forbindelse med gravearbejdet og bliv godt forberedt med vores guides, så du og dine medarbejdere kan arbejde sikkert og overholde respektafstandene, når I graver nær vores kabler.

Generelle betingelser i forbindelse med gravearbejde

Du skal sikre, at dit arbejde ikke beskadiger kablerne. Kabler er farlige, hvis de ikke håndteres korrekt, og derfor skal du:


  • Kende kablets type og placering inden arbejdet starter (brug LER og prøvehuller)
  • Omgå kablerne med forsigtighed. Voldsomme ryk kan være farligt og kan ødelægge kablet
  • Undlade at rette kablerne ud ved ophængning
  • Beskytte kablerne mekanisk, hvis der er risiko for beskadigelse
  • Reetablere korrekt, når du er færdig

Det er entreprenøren, der afholder alle omkostninger til sikring af arbejde nær elkabler i forbindelse med gravearbejde.

Orienter dig

Særlige opmærksomhedspunkter ved arbejde indenfor respektafstanden

Før gravearbejdet begynder, skal du kontakte os på nedenstående link, når du arbejder inden for respektafstanden på 1 meter i følgende situationer:


  • I postnumrene: 8960, 8900, 8920, 8930, 8940 og 9500
  • Ved 60kV kabler
  • Kompleks (f.eks. i trace med mere end 5 kabler, åben grav over længere tid)
  • Øget personrisiko (Hvor du ikke kan følge vores anvisninger)
  • I nærheden (10 m) af transformerstation (der kan være jordelektrode, der ikke er angivet på ledningsplanen)
  • Hvis N1’s anvisninger ikke kan overholdes

Vi vurderer, om der er behov for et tilsyn (evt. med påvisning) ved en tekniker. Ved tilsynet vil teknikeren hjælpe jer med anvisninger for arbejdet. Vi vurderer også, om der skal påvises og om kabler skal gøres spændingsløse ved øget personrisiko.


Du har mulighed for at bestille en påvisning mod betaling HER

Behandlingstid for påvisninger er 3 dage og udkobling af kabler er 6 dage.


I tilfælde hvor LER oplysningerne ikke passer, påviser vi uden beregning indenfor næstkommende hverdag.

Kontakt N1 angående gravearbejde

Kontakt os altid på telefon 7023 0043

Hvis du oplever at LER-oplysningerne ikke passer med virkeligheden, der kommer skade på et af vores kabler - der er frit lejde for reparation af mindre skader eller hvis du vurderer, at vores kabler er beskadiget, når du blotlægger dem.

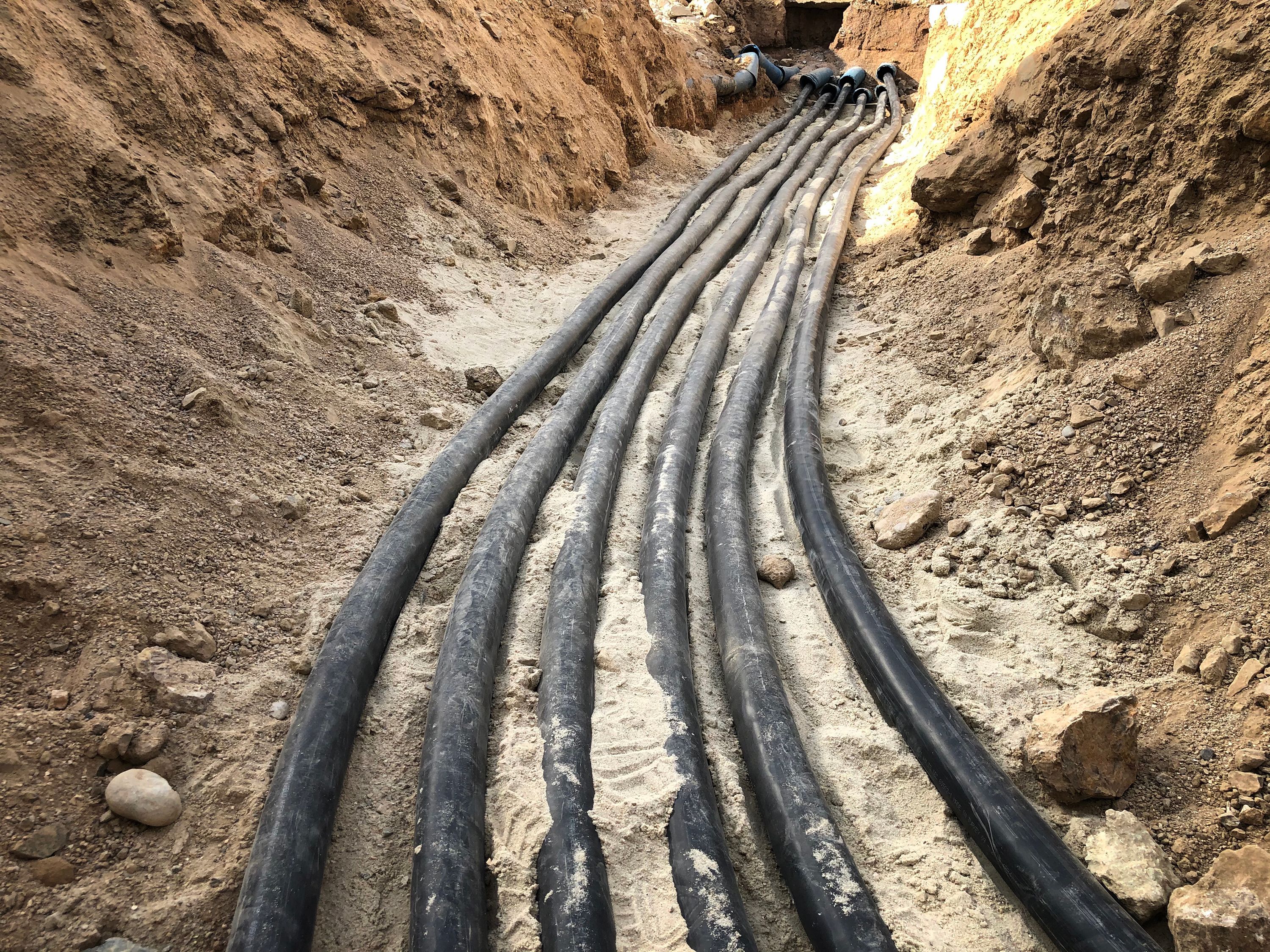

Hvilke kabler kan du støde på, når du graver?

Elkabler kan have flere størrelser og farver. N1 har 0,4 kV, 10-20 kV og 60 kV kabler. De kan være grå, røde og sorte. Der er plastkabler og metalarmerede kabler, og de kan ligge i kanaler eller rør, der normalt er røde. Normalt vil der være et dækbånd eller fliser 1-30 cm over kablet.

På grund af terrænændringer og særlige forhold, kan kablerne ligge i forskellige dybder.

Ved kabler kan der være vedlagt en uisoleret beskyttelsesleder, der er en vigtig del af kabelanlægget. Denne må ikke beskadiges. Det samme gælder isolerede signalkabler.

Håndtering af kabler i jorden

Det er dit ansvar, at kablerne ikke beskadiges, mens der arbejdes. Er der risiko for beskadigelse af kablerne pga. arbejdet skal kablet beskyttes mekanisk. F.eks. med klikrør eller douglasplader.


Styret underboring /raketskud

Der skal som udgangspunkt skydes væk fra kablet. Er dette ikke muligt, skal kablet afskærmes, så det ikke kan beskadiges. Er det ikke muligt at blotlægge kablet, skal du kontakte N1.


Flytning af kabler

Er det nødvendigt at flytte kablerne kortvarigt, skal følgende overholdes:

  • Jernarmerede kabler (uanset spændingsniveau) må ikke flyttes uden aftale med N1
  • Plastarmerede kabler kan flyttes med den nødvendige forsigtighed. Er du usikker, så kontakt N1

Kabler må ikke flyttes permanent uden aftale med N1.


Ophængning af kabler

Ved frigravning skal kablet ophænges. Kablet skal stroppes op, så det ikke kommer til at ”hænge”. Under ophængning må kablerne ikke rettes ud.

Sådan gør du:

  • Grav forsigtigt ned til kablet og sæt stropper på
    • Stropper skal have kontaktflade på min. 5 cm til kablet
    • Ved PEX (plastisoleret kabler): Stropper for hver 1-2 meter
    • Ved APB (med jernarmering/blykappe): Stropper for hver 1 meter
  • Når kablet er stroppet op, kan jorden under kablet fjernes. Er kablet ubeskadiget, kan du hænge kablerne op uden risiko
  • Ved ophængning af muffer skal muffen understøttes med 2 stropper, så den er stabil lejret. Derudover skal kablerne stroppes op 30- 40 cm på hver side af muffen

Reetablering af kabler

Afstande til N1 anlæg/kabler/rør SKAL overholde DS 475.

Er det ikke muligt skal N1 kontaktes på tlf. +45 7023 0043.
